Determinarea dimensiunilor geometrice (pas, diametru) ale unei arii de elemente micro-optice (exemplificre pentru o arie de microlentile)
Etape:
- Se achizitioneaza imaginea zonei de interes;
- Se apeleaza programul de masurare pe imagine realizat de PRO OPTICA);
- Se incarca imaginea (exemplu: figura 18);
- Se marcheaza (printr-o linie) folosind mouse-ul linia de masurare;
- Se obtine graficul distributiei intensitatii de-a lungul liniei de masurare (vezi figura 19);
- Se determina numarul de pixeli dintre doua zone semnificative (margini);
- Se obtine distanta facand transformarea din pixeli in milimetri folosind constanta corespunzatoare obiectivului folosit pentru achizitia imaginii

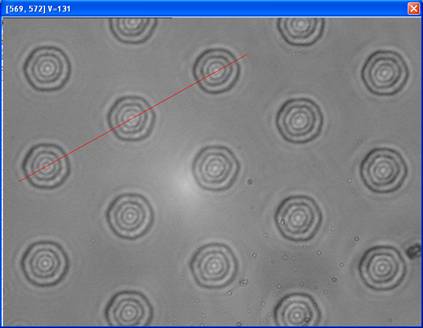

Fig.18 Imaginea cu obiectivul de 40x a primei structuri de microlentile,
cu indicarea liniei de masurare folosite.
Trebuie subliniat faptul, ca factorul de transformare din pixeli in milimetri este functie de inclinarea liniei de masurare in raport cu sistemul de coordonate al detectorului TV (CCD ). In relatia (1) este descrisa aceasta transformare.
|
(1) |

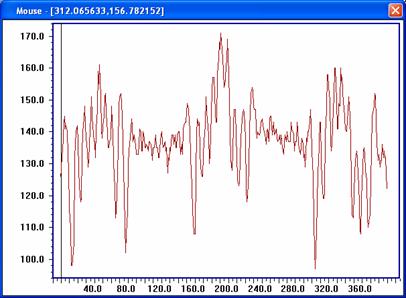

Fig. 19. Graficul corespunzator liniei de masurare din figura 18
|
