Proiectul propune crearea unui laborator pentru caracterizarea avansata a componentelor si circuitelor cu frecventa de lucru in gama 0.8-65 GHz, atat in configuratie coaxiala cat si "on wafer", care va permite extinderea gamei de caracterizare pentru un domeniu de frecvente de maxim interes in aplicatiile moderne.
Tema proiectului are un grad de noutate deosebit pe plan national, fiind primul laborator de caracterizare in unde milimetrice ce va functiona la noi in tara.

Sistemul de masura se va compune dintr-un analizor vectorial de retele (VNA), pentru masurarea transmisiei si reflexiei semnalelor de microunde si unde milimetrice in banda (0,8 – 65 GHz) si accesorii (cabluri, antene, sisteme de calibrare), o masa de tip optic, adica o masa metalica grea cu amortizare hidraulica. Proberele pentru masurari pe placheta sunt legate prin cabluri semirigide de analizorul vectorial capabil sa masoare automat parametrii S, in special transmisia si reflexia in banda 0,8 – 65 GHz.

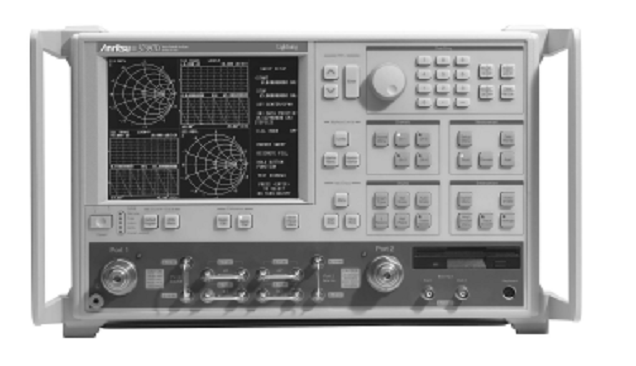

1. Analizor de retea vectorial ANRITSU - VNA (Vector Network Analyser) 37397D Anritsu in gama de frecventa 40MHz-65GHz este reprezentat in poza de mai jos:

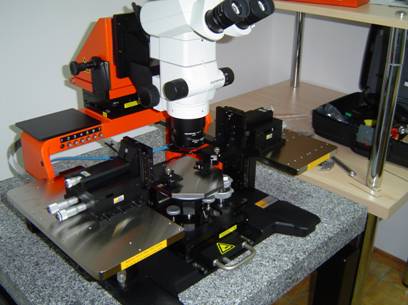

2. Echipament de masurare pe plachete Karl Suus PM5 este prezentata in fotografia de mai jos:

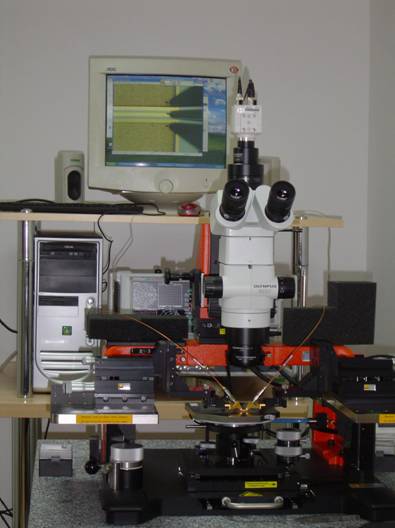

3. Ansamblul VNA + statia de masura este prezentat in fotografia de mai jos
